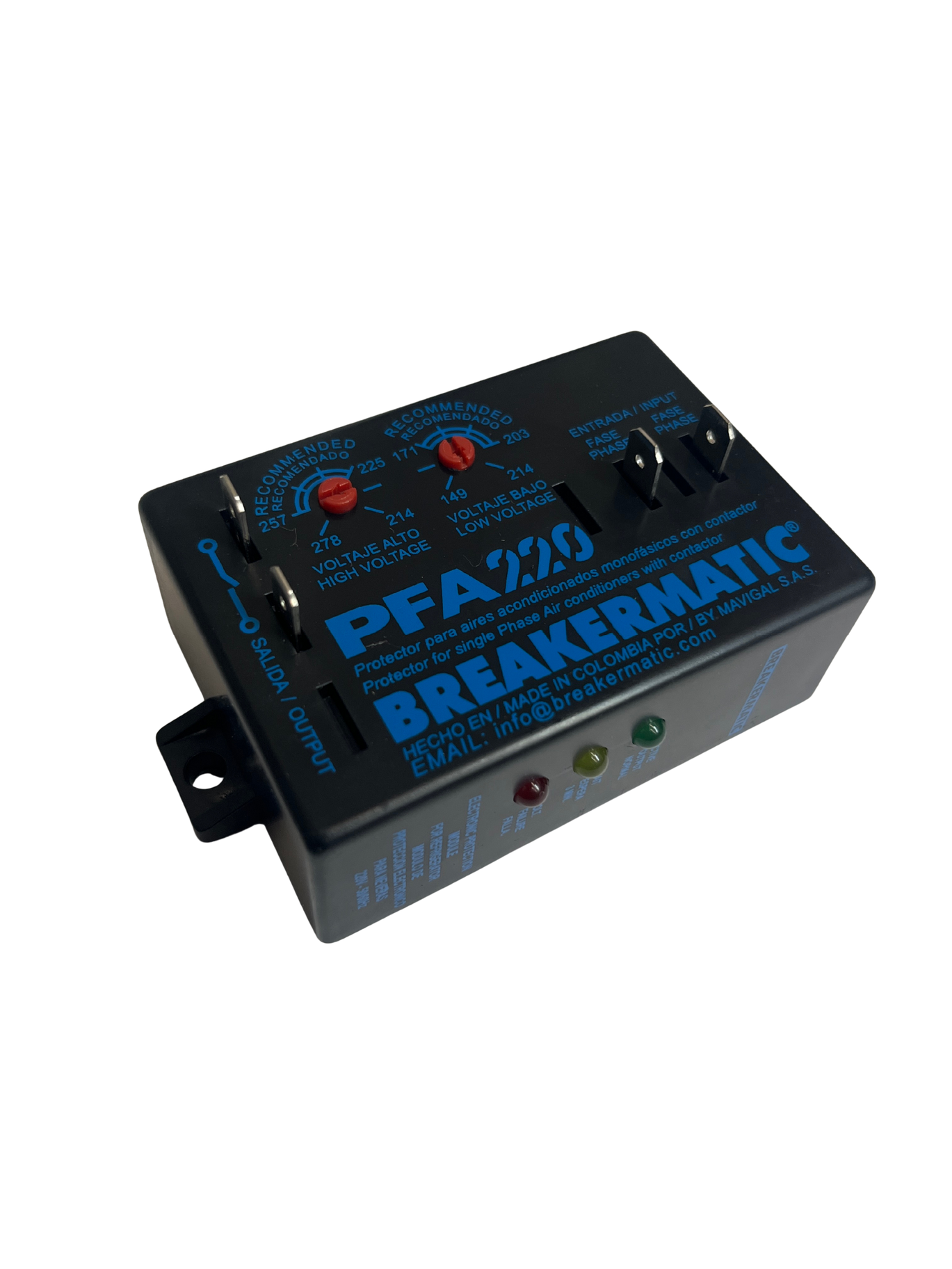

PFA220-A00EST PFA220 – Módulo protector Electrónico de Voltaje para Aires Acondicionados con contactor

El BREAKERMATIC PFA220 es un módulo protector electrónico de voltaje monofásico para equipos de refrigeración y aire acondicionado en 220Vac de cualquier capacidad, que posean sistemas de control con contactor. El equipo puede manejar una amplia variedad de voltajes de control, desde 24 hasta 250Vac.

El PFA220 se diseño para ser incorporado como parte interna dentro del equipo a proteger, ya sea en la unidad condensadora o en la evaporadora si la tensión ingresa al equipo por ella.

Los voltajes de corte son ajustables mediante perillas de ajuste accesibles desde la parte frontal del protector.

La salida del PFA220 es un suiche no energizado. El suiche está cerrado cuando el voltaje está en los rangos y se abre cuando se detecta una falla o durante el ciclo de espera del protector. En la hoja de datos técnicos encontrará información sobre la forma de conexión del protector.

Se conecta mediante terminales tipo pala de conexión rápida, lo cual facilita el ensamble dentro de la línea de producción.

Ideal para

Aires acondicionados de cualquier capacidad, split, mini-split o centralizados.

Funcionamiento

Protección contra variaciones del voltaje en régimen estacionario.

El PFA, desconecta la salida si la tensión en régimen estacionario está por encima del voltaje de corte alto o por debajo del voltaje de corte bajo fijado en las perillas de ajuste. El tiempo de respuesta a una falla es típicamente 1.5 s. El voltaje debe permanecer por fuera del rango un tiempo mayor al tiempo de respuesta para que se active la desconexión. Mientras la falla esté presente el indicador de falla de voltaje permanecerá encendido.

Retardo a la reconexión o ciclo de espera.

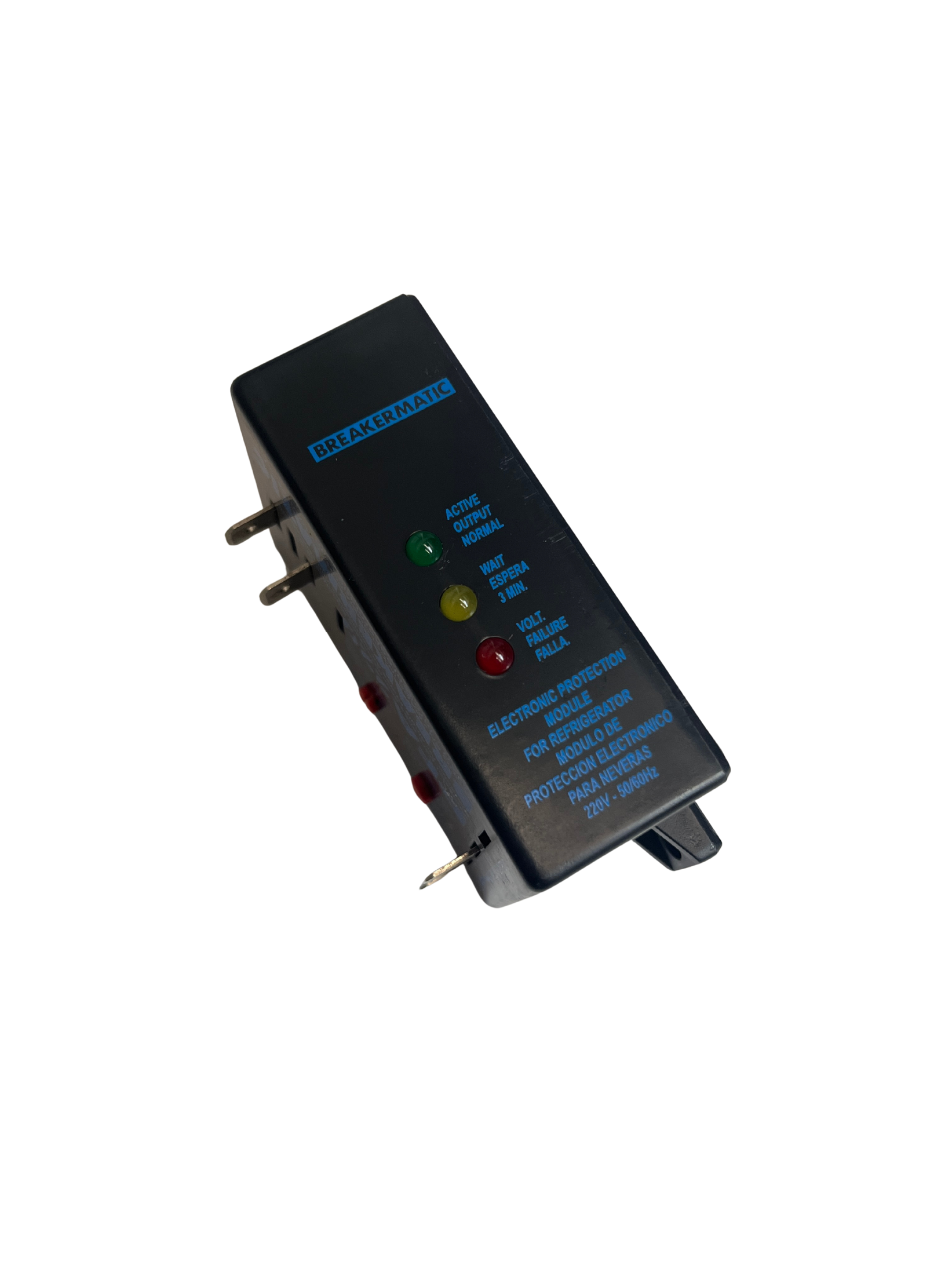

 Al energizar el protector, o al finalizar una falla de voltaje, el protector iniciará un retardo de tiempo antes de conectar la salida. La duración del retardo de tiempo se indica en las especificaciones. El ciclo de espera permite proteger equipos sensibles contra ciclos cortos de operación, permitiendo en el caso de equipos de A/A que se equilibren las presiones del sistema antes de reconectar. Mientras la salida esté apagada, la señal de ciclo de espera permanecerá encendida. Una vez que finaliza el ciclo de espera se activa la salida, se apaga el indicador de ciclo de espera y se enciende el indicador de voltaje normal.

Detección de apagones o bajones.

El protector desconectará la carga en caso de detectar una caída brusca de voltaje por debajo del 50% de la tensión nominal e iniciará un ciclo de espera. El detector de apagones actúa de manera instantánea al cumplirse los criterios indicados en las especificaciones para la duración mínima del apagón.
