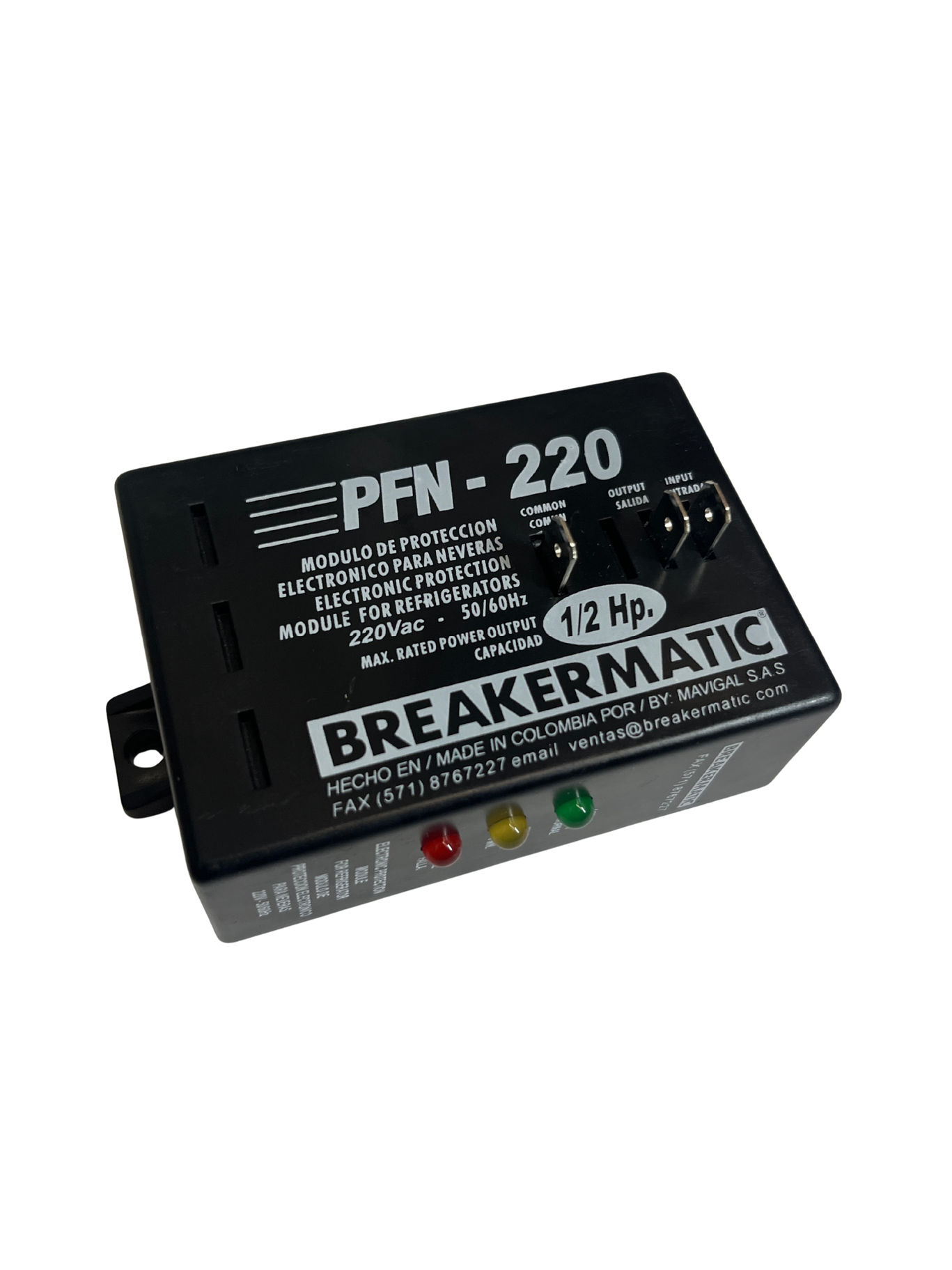

Protector Electrónico de Voltaje PFN-220 15A 1/2 H.P.

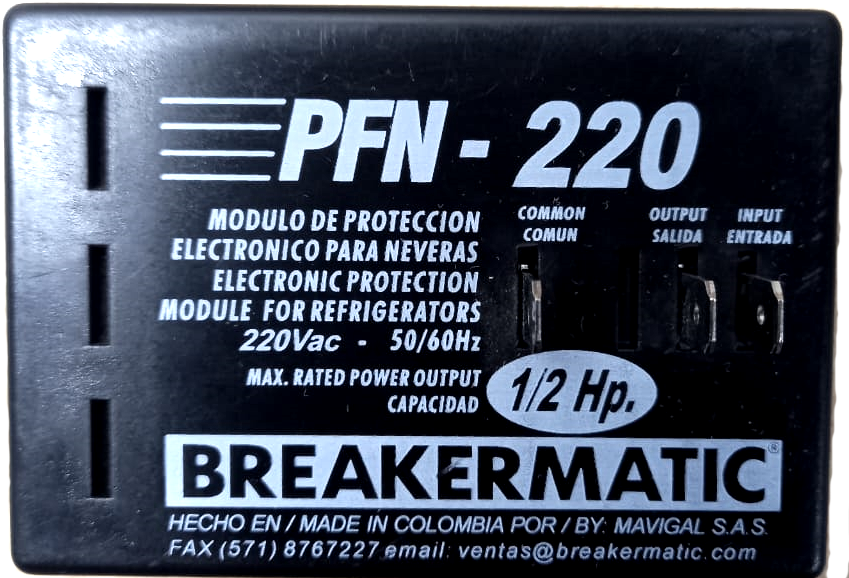

El BREAKERMATIC PFN220-150  es un módulo de protección de voltaje, diseñado para ser incorporado como parte original dentro de equipos de refrigeración con compresores hasta 1/2HP en 220VAC. Puede ser usado en equipos de refrigeración y congelación tales como botelleros, exhibidores horizontales y/o verticales, visicoolers, etc. Se conecta mediante terminales rápidos del tipo Fast-on, lo cual facilita el ensamble dentro de la línea de producción.

Funcionamiento

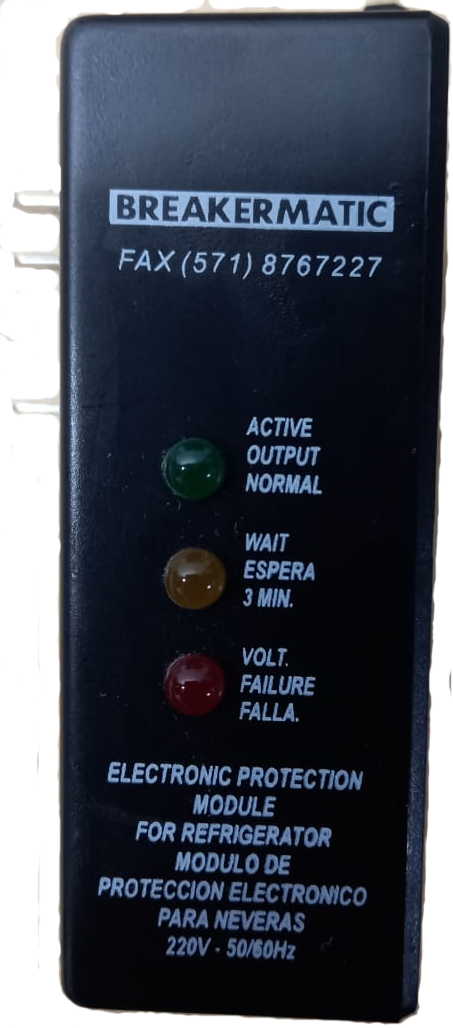

El PFN220-150 protege los equipos desconectando y apagando el si la tensión en régimen estacionario está por encima del voltaje de corte alto o por debajo del voltaje de corte bajo indicado en las especificaciones. El tiempo de respuesta a una falla es típicamente 1.5 s. El voltaje debe permanecer por fuera del rango un tiempo mayor al tiempo de respuesta para que se active la desconexión. El PFN señala la condición de falla de voltaje mediante un indicador luminoso rojo. La señal de falla permanece encendida hasta que la tensión regrese al rango de voltaje permitido.

Una vez que la falla desaparece el PFN220 inicia un retardo a la conexión o ciclo de espera para permitir la estabilización de las presiones dentro del circuito de refrigeración. La duración del ciclo de espera se indica en las especificaciones. Un indicador amarillo rotulado ciclo de espera permanecerá encendido durante la falla y durante el retardo a la conexión posterior a la falla.

 El ciclo de espera también se iniciará al detectarse un apagón en la red.

Al finalizar el ciclo de espera el PFN220 encenderá el equipo a proteger activando la salida. Cuando la salida está encendida y el voltaje este normal un indicador verde señala dicha condición.

El PFN220 150 reduce el ciclo de espera a 5 segundos cuando tiene más de 10 minutos desenergizado.  Esta función se conoce como Autostart.
