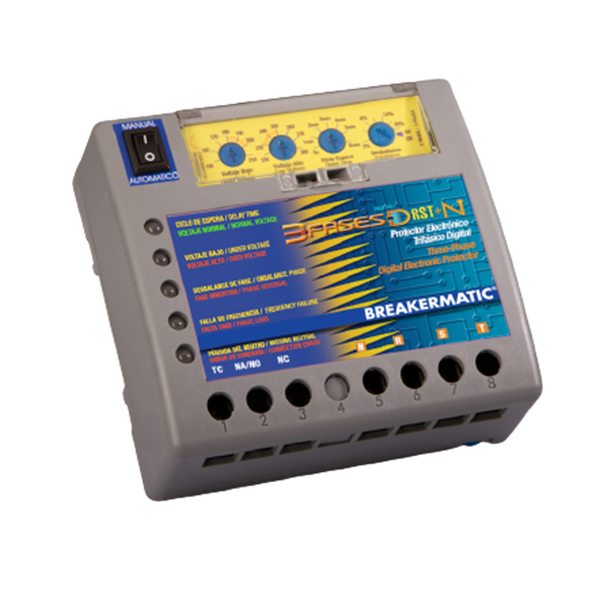

PTE208-MD0EST 3 Fases D RST+N 208 – Protector Electrónico de Voltaje Trifásico, 3 o 4 hilos, digital, 208 V – 220V

El BREAKERMATIC 3 Fases D RST+N es un protector electrónico de voltaje que supervisa los voltajes de línea y fase en la alimentación para un aparato trifásico, protegiéndolo contra variaciones del voltaje, desbalances, perdidas del neutro y evita el arranque de la máquina cuando el sentido de giro dictado por las fases se haya invertido o cuando esté ausente una fase. Desconectará además si hay una variación de la frecuencia de red.

El BREAKERMATIC 3 Fases D RST+N puede operar en dos modos: modo 3 hilos y modo 4 hilos.  En el modo 3 hilos mide únicamente los voltajes de línea y verifica que el desbalance entre ellas sea inferior al seleccionado. En el modo de 4 hilos, con el neutro conectado, puedes proteger cargas desbalanceadas, ya que el protector mide las tensiones de fase asegurando que estén en el rango de voltajes seleccionado.

El BREAKERMATIC 3 Fases D RST+N tiene perillas de ajuste frontales que permiten seleccionar los voltajes de corte alto y bajo.  También puedes ajustar el retardo a la reconexión luego de una falla de voltaje. la cuarta perilla permite seleccionar el máximo desbalance entre fases y escoger si opera en modo  3 o 4 hilos.  Las perillas están protegidas por una cubierta transparente que puede ser precintada para evitar la manipulación accidental de los ajustes.

La salida del BREAKERMATIC 3 Fases D RST+N consiste de un relé no energizado, que puede controlar un contactor externo o cualquier  señal de parada que permita detener la máquina.

La operación de desconexión es automática al detectarse una falla, La reposición después de que la falla desaparece puede ser manual o automática. Con la reposición manual  podrá controlar el arranque de equipos sensibles y determinar la causa de la parada.

El protector muestra las fallas y el estado de la salida mediante 4 LEDs indicadores multicolores claramente identificados en la etiqueta frontal.

El montaje del protector puede realizarse utilizando un riel omega (Riel DIN)  para tableros eléctricos, o directamente a una pared, mediante tornillos colocados a través de ganchos de fijación incorporados.

Ideal para:

• Bombas Hidroneumáticas y bombas de agua.
• Compresores de aire.
• Ascensores y motores trifásicos
• Equipos de refrigeración,  ventilación y aire acondicionado,
• Transporte industrial.
• Sistemas de iluminación
• Tableros eléctricos.

Funcionamiento

Protección contra variaciones del voltaje en régimen estacionario.

El BREAKERMATIC 3 Fases D RST+N Riel Omega desconecta la salida si la tensión en régimen estacionario está por encima del voltaje ajustado en la perilla de “voltaje alto” o por debajo del voltaje ajustado en la perilla de “voltaje bajo”. El tiempo de respuesta es de 1 segundo. El voltaje debe permanecer por fuera del rango un tiempo mayor al tiempo de respuesta para que se active la desconexión. Mientras la falla permanezca el indicador correspondiente permanecerá encendido.

Modos de operación

El protector puede operar en modo de 3 hilos, midiendo únicamente los voltajes fase-fase o en modo de 4 hilos, midiendo las tensiones fase-neutro.


Desbalance

En el modo de 3 hilos se puede configurar la protección de desbalance, que permite poner un rango máximo de desbalance entre las fases. Si el desequilibrio entre las fases es mayor al fijado, el protector desconectará la salida. En tiempo de respuesta a fallas de desbalance es de 1 segundo.

Medición al neutro

En el modo de 4 hilos, se presume que la carga es intrínsecamente desbalanceada y que queremos proteger cargas entre fase y neutro. El protector desconecta la salida si el neutro no está conectado, indicando falla del neutral. Incluye una etiqueta adicional con los valores de voltaje de fase, para facilitar el ajuste de los voltajes de corte en esta modalidad.

Retardo a la reconexión o ciclo de espera.

Al energizar el protector, o al finalizar una falla de voltaje, el protector iniciará un retardo de tiempo antes de conectar la salida. La duración del retardo de tiempo se ajustará en la perilla “ciclo de espera” entre 5 s  y 300 s (5 min). El ciclo de espera permite proteger equipos sensibles contra ciclos cortos de operación.

Modos de Reposición y señalización de la última falla

Puede configurarse para que al finalizar el ciclo de espera el protector reconecte la salida automáticamente, o espere por una reposición manual. Si la reposición es manual, la causa que provocó la desconexión se mostrará  parpadeando el indicador correspondiente.

Detección de apagones y bajones.

El protector desconectará la carga en caso de detectar una caída brusca de voltaje por debajo del 50% de la tensión nominal e iniciará un ciclo de espera. El tiempo de respuesta del detector de apagones es instantáneo, la duración del apagón mínimo está indicado en las especificaciones, pero se garantiza que es superior al tiempo máximo de una transferencia en las líneas de distribución, por lo que esta maniobra no afecta al protector y no desconecta la carga.

Ausencia de una fase

El protector desconectará la salida e indicará ausencia de fase cuando la tensión en una de las fases no esté presente. El protector podría detectar la tensión generada por la fuerza electromotriz de un motor en rotación como una fase presente, en cuyo caso señalara voltaje bajo o desbalance entre fases.

Inversión del sentido de giro o secuencia de las fases.

Si se invierte la secuencia de las fases el protector desconectará la salida inmediatamente, el tiempo de respuesta ante esta perturbación es menor a un ciclo de línea.

Desviación de Frecuencia.

El BREAKERMATIC 3 Fases D RST+N  Riel Omega opera en un solo valor de frecuencia. Si la frecuencia se desvía de dicho valor, desconecta la salida.
