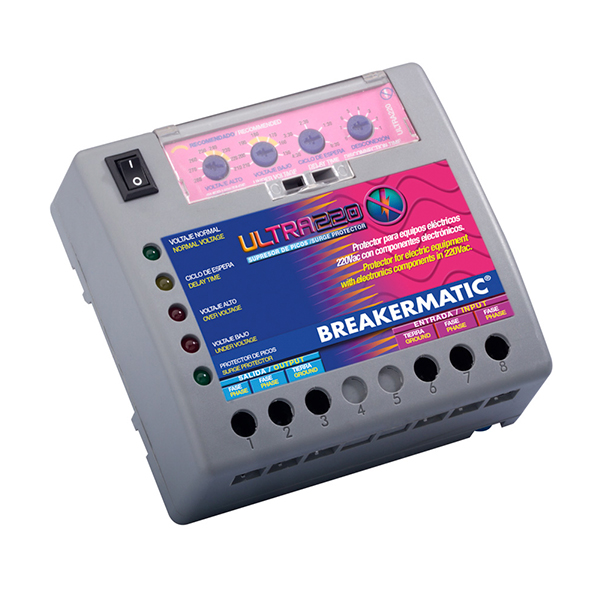

PMP220-AD0E++ ULTRA 220 «A» Supresor de Picos – Protector Electrónico de voltaje 220VAC 40A, carcaza profesional, conexión por bornera. Para equipos de refrigeración, aire acondicionado y motores, controlados electrónicamente o con tecnología inverter.

El BREAKERMATIC ULTRA 220 "A" Supresor de Picos es un protector electrónico de voltaje diseñado para evitar los daños provocados por las variaciones de voltaje en los equipos con paneles de control electrónico o con tecnología inverter.

Desconecta sus equipos al detectar una variación del voltaje por fuera del rango que usted ha seleccionado. Adicionalmente incorpora dispositivos supresores para absorber los picos de voltaje transitorios, detecta apagones o bajones e incorpora un retardo de tiempo para permitir la estabilización de la red y del equipo que se esta protegiendo.

Cuenta con 4 perillas de ajuste para fijar los voltajes de corte alto y bajo, la duración del ciclo de espera y un retardo a la desconexión por falla de voltaje. Las perillas están protegidas por una cubierta transparente que puede ser precintada para evitar la manipulación accidental de los ajustes.

También cuenta con un suiche de encendido del protector.

El montaje puede realizarse utilizando un riel omega (Riel DIN), para tableros eléctricos o directamente a una pared, a través de ganchos de fijación incorporados.

Ideales Para:

• Tableros Eléctricos y equipos de alta capacidad.
• Aires acondicionados con tecnología inverter, split, mini-split y de ventana con control electrónico
• Motores y motobombas
• Equipos de refrigeración y aparatos eléctricos con paneles de control electrónicos

Funcionamiento

Protección contra variaciones del voltaje en régimen estacionario.

El BREAKERMATIC ULTRA 220 "A" Supresor de Picos, desconecta la salida si la tensión en régimen estacionario está por encima del voltaje ajustado en la perilla de “voltaje alto” o por debajo del voltaje ajustado en la perilla de “voltaje bajo”. El tiempo de respuesta se ajusta en la perilla “desconexión” entre 1 y 8 segundos. El voltaje debe permanecer por fuera del rango un tiempo mayor al tiempo de respuesta para que se active la desconexión. Mientras la falla permanezca el indicador correspondiente de voltaje alto o bajo permanecerá encendido.

Retardo a la reconexión o ciclo de espera.

Al energizar el protector, o al finalizar una falla de voltaje, el protector iniciará un retardo de tiempo antes de conectar la salida. La duración del retardo de tiempo se ajustará en la perilla “ciclo de espera” entre 30 s y 4 min 30 s. El ciclo de espera permite proteger equipos sensibles contra ciclos cortos de operación.

Detección de apagones o bajones.

El protector desconectará la carga en caso de detectar una caída brusca de voltaje por debajo del 50% de la tensión nominal e iniciará un ciclo de espera. El tiempo de respuesta del detector de apagones es instantáneo, la duración del apagón mínimo está indicado en las especificaciones, pero se garantiza que es superior al tiempo máximo de una transferencia en las líneas de distribución.

Sobretensiones transitorias.

Las sobretensiones transitorias son picos de tensión de muy corta duración y alta energía, producidos por la conexión o desconexión de cargas o inducidos por descargas atmosféricas cercanas a la red eléctrica y que se propagan a través de la misma hasta llegar a los equipos. El BREAKERMATIC ULTRA 220 "A" Supresor de Picos corta las sobretensiones transitorias, entre fase y fase (modo diferencial), y entre cada fase y tierra (modo común) sin desconectar la salida. La protección contra sobretensiones transitorias puede llegar a degradarse con el uso. Un indicador de “protección de picos” estará encendido siempre que el supresor de picos esté en condición operativa, de llegar a apagarse es indicativo de que un transitorio pudo haber degradado el elemento supresor. El brillo de este indicador puede ser menor al de los otros indicadores, esto es normal.
